热电极
不同热电极材料组合对应不同分度号。常用金属护套系列以 K、E、J、T、N 型为参考。
欧思科主打产品 · MINERAL INSULATED THERMOCOUPLE
铠装热电偶。
从结构，到应用。

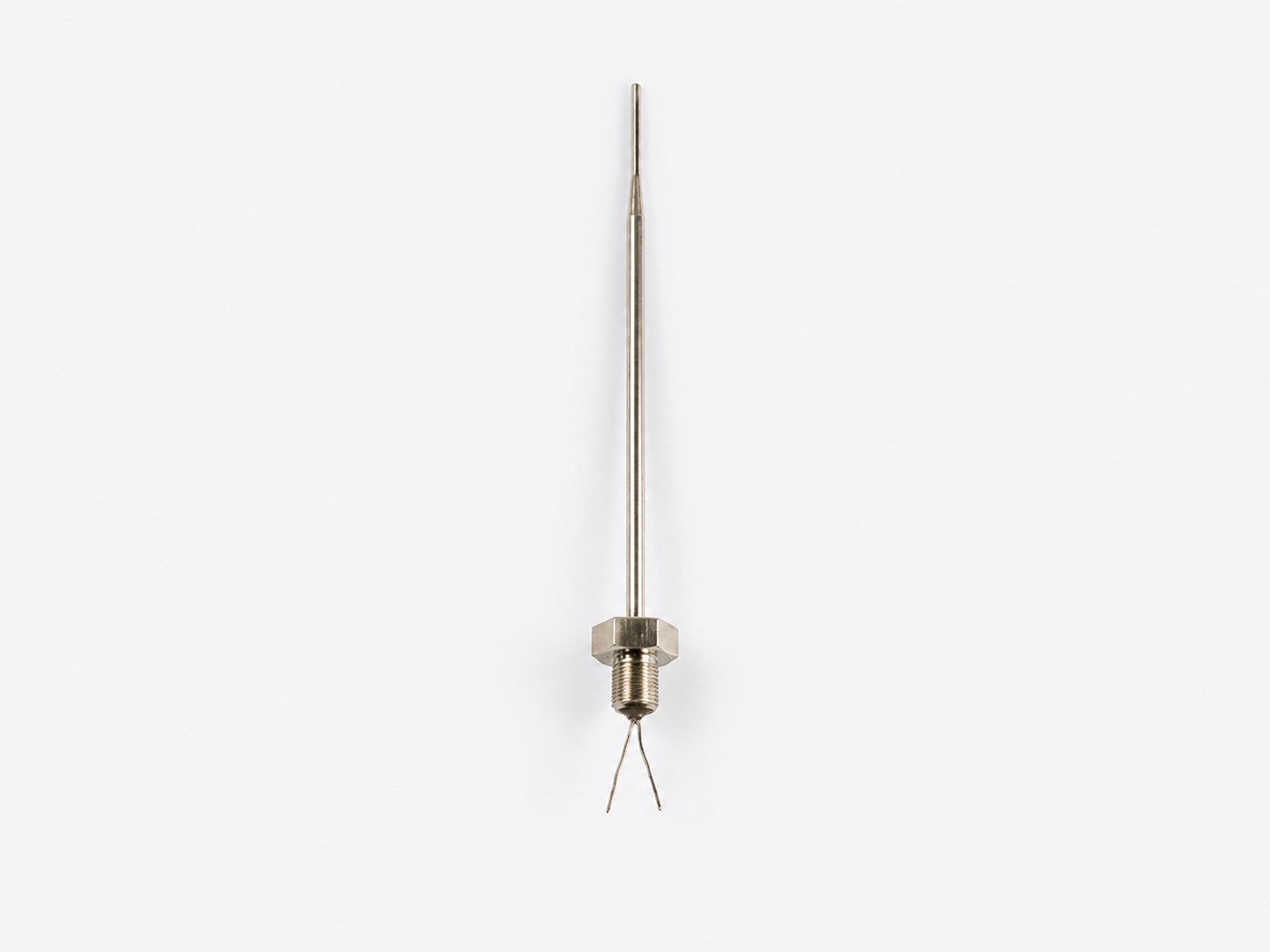

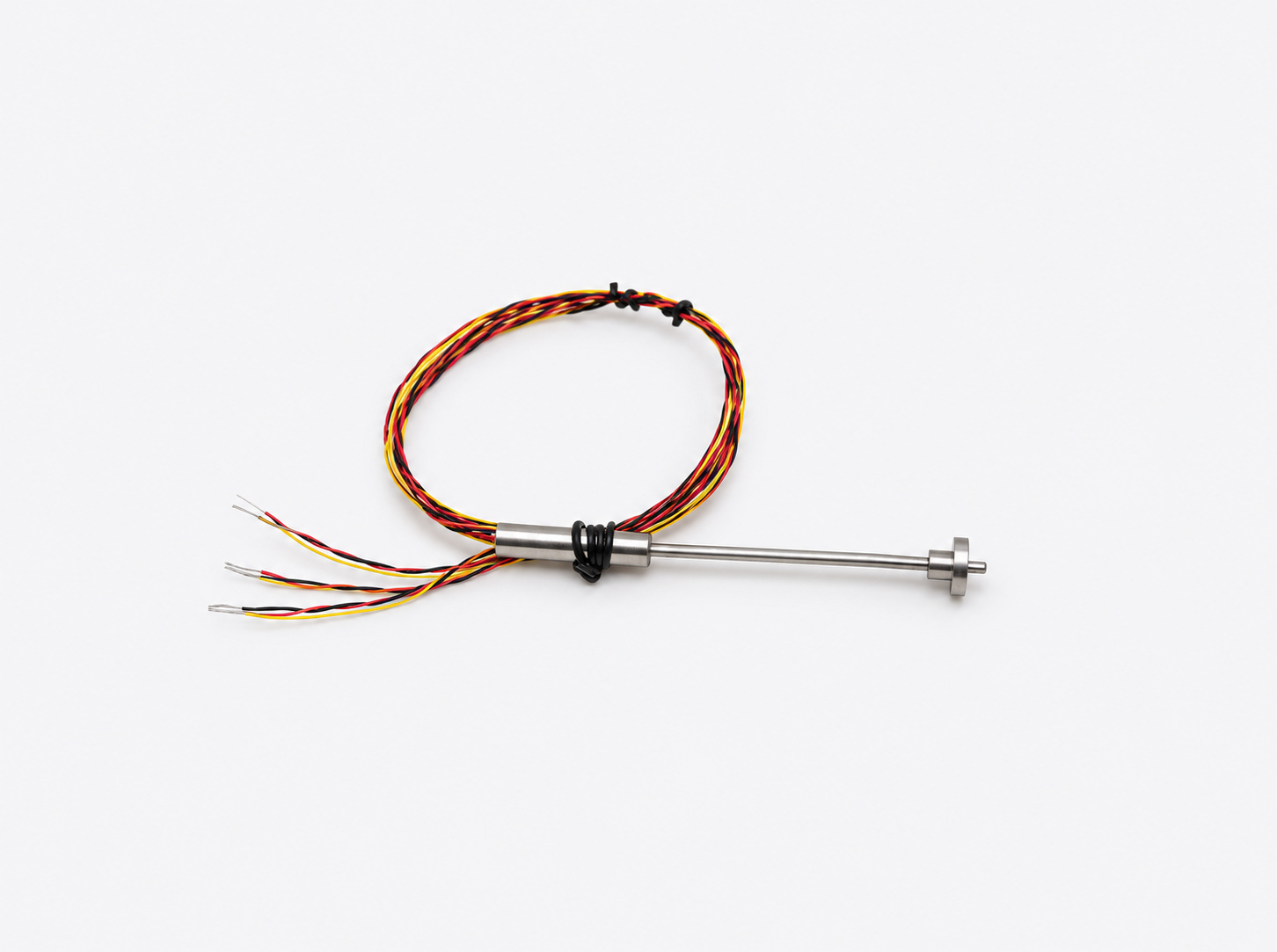

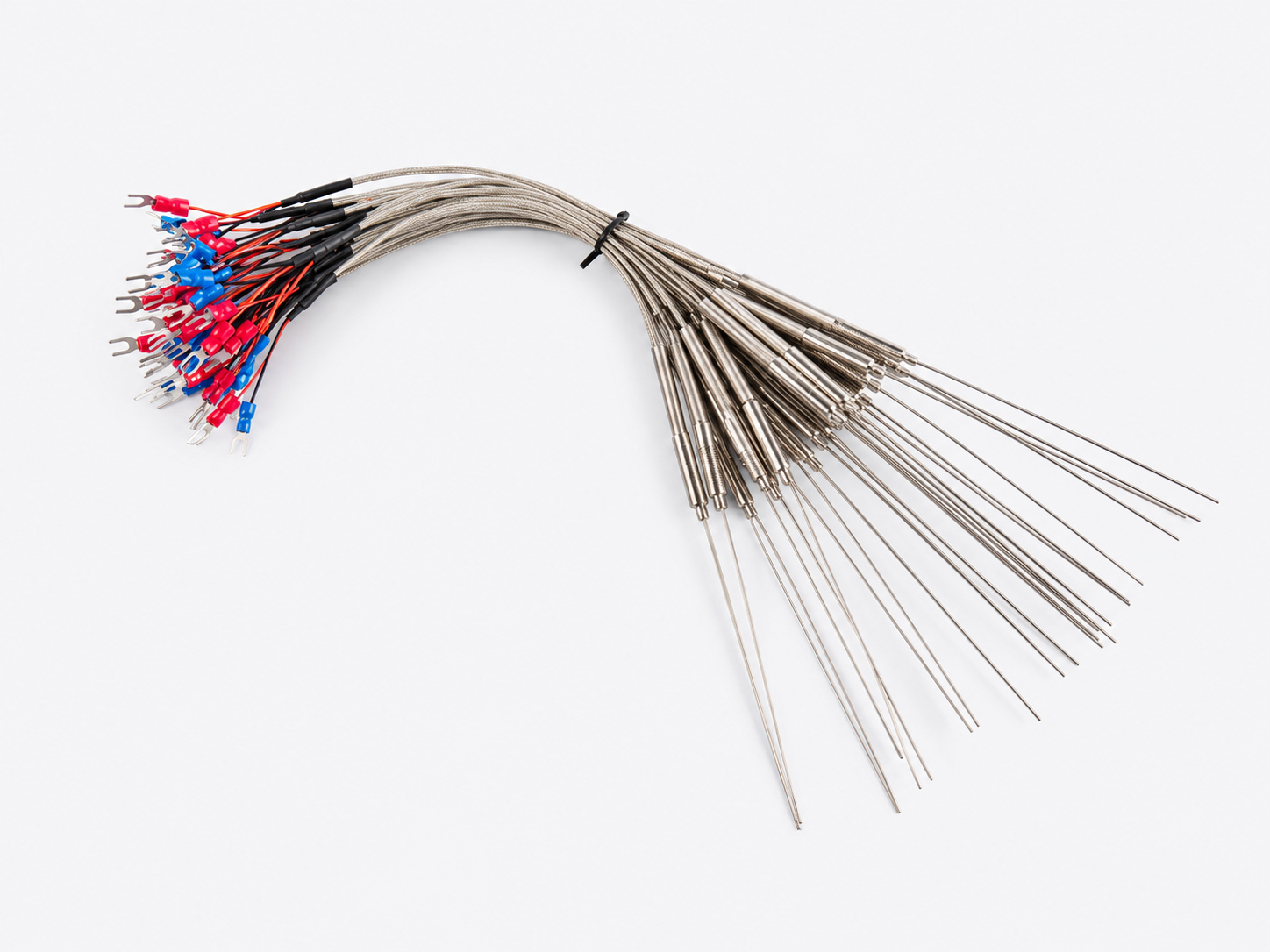

微细、多点、热流道与变径结构。
把分度号、外径、护套和测量端，
放在同一个应用需求中考虑。

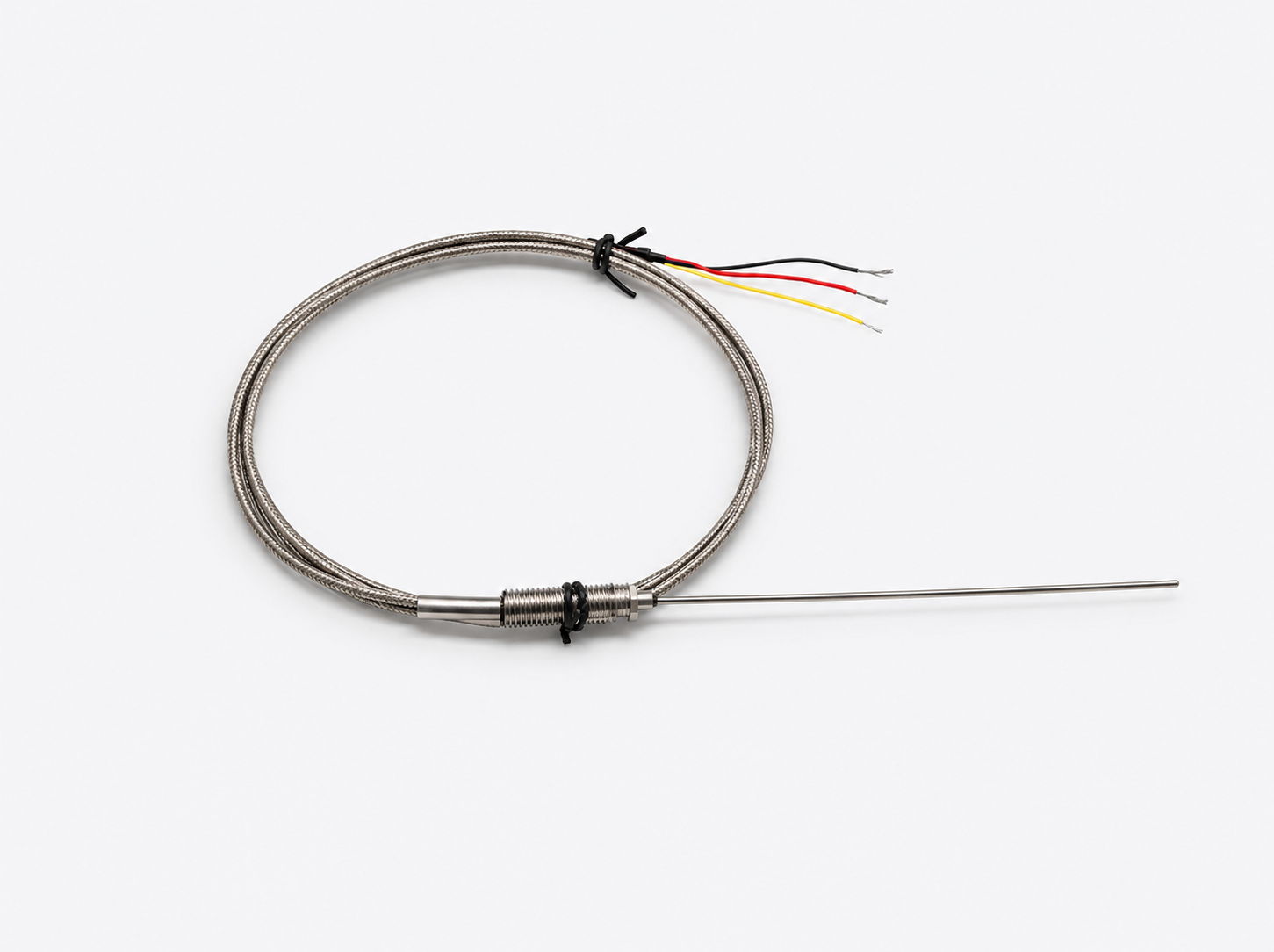

微细系列外径可达 Ø 0.25 mm
什么是铠装热电偶
三种材料，
组成紧凑的感温结构。
将热电极、无机绝缘材料与金属套管组合，并通过拉制加工形成铠装结构。配套测量端与连接形式后，用于温度检测与过程控制。
无机绝缘材料
氧化镁、氧化铝等用于绝缘。其中氧化镁使用较多，填充与绝缘质量是铠材制造的关注点。
金属套管
保护内部结构，并与实际使用环境接触。材料选择需考虑温度、气氛、介质与安装条件。
主打产品系列
选结构，也选适用场景。
测量端形式
接壳、绝缘或露端。
围绕测量条件来选择。
接壳式
测量端与金属护套连接。
同等结构下响应通常较快；选型时需评估接地回路与电噪声。
绝缘式
测量端与金属护套电气隔离。
有助于减少地回路影响；同等结构下响应通常较接壳式慢。
露端式
测量端直接暴露在被测环境中。
响应较快，机械保护较弱；适用介质与环境需进一步确认。
响应速度同时受外径、介质、安装方式和结构影响。具体性能以所选产品与测量条件为准。
规格与非标定制
把需求，落实到每个尺寸。
以上是产品系列与材料参考，可供组合按具体型号确认。S、R、B 型高温应用通常采用刚玉或陶瓷保护管结构，一般不建议直接采用金属护套 MI 结构。
选型参考 · 修订版手册
使用温度，
需要与外径和材料一起看。
以下数据摘自手册的常规工况参考表。分度号与护套材料要分别核对，同时考虑介质、气氛、安装方式和使用寿命要求。
| 分度号 | Ø 0.25–0.5 mm | Ø 1.0 mm | Ø 1.5–3.0 mm | Ø 4.5–6.0 mm |
|---|---|---|---|---|
| T | 350 | 350 | 350 | 350 |
| J | 500 | 650 | 750 | 750 |
| E | 500 | 700 | 850 | 900 |
| K | 500 | 700 | 900 | 1,100 |
| N | 500 | 700 | 1,000 | 1,200 |
| 护套材料 | Ø 0.25–0.5 mm | Ø 1.0 mm | Ø 1.5–3.0 mm | Ø 4.5–6.0 mm |
|---|---|---|---|---|
| 304 | 500 | 700 | 800 | 900 |
| 316L | 500 | 700 | 800 | 900 |
| 310S | 500 | 800 | 950 | 1,100 |
| Inconel 600 | 500 | 700 | 1,050 | 1,150 |
| GH3039 | 700 | 900 | 1,100 | 1,200 |
| 哈氏合金 | 500 | 700 | 900 | 1,000 |
护套表不直接作为完整探头的额定温度。连续／短时使用条件、材料牌号、引线及连接部位均须核对；高温、强腐蚀、振动或特殊气氛下，请确认具体产品的适用范围。
常见问题
进一步了解铠装产品。
铠装热电偶电缆与成品热电偶有什么区别？
铠装电缆是由热电极、绝缘材料和护套形成的材料结构。成品热电偶还需要结合用途配置测量端、长度、安装结构、引线或接插件。
小外径产品的使用温度可以直接套用大外径数据吗？
应按对应外径核对温度参考，并结合护套、分度号和实际工况确认。微细结构的参考值与大外径结构不同，完整探头还受引线和连接部位限制。
定制时，需要提供哪些信息？
工作温度与气氛、被测介质、分度号、探头外径、总长与测量段长度、弯曲形状、安装尺寸、引线及连接方式。多点产品还需明确测点数量、位置和间距。
产品咨询 · 非标定制
让产品，贴合你的应用。
从使用工况到安装结构，与欧思科进一步沟通。
